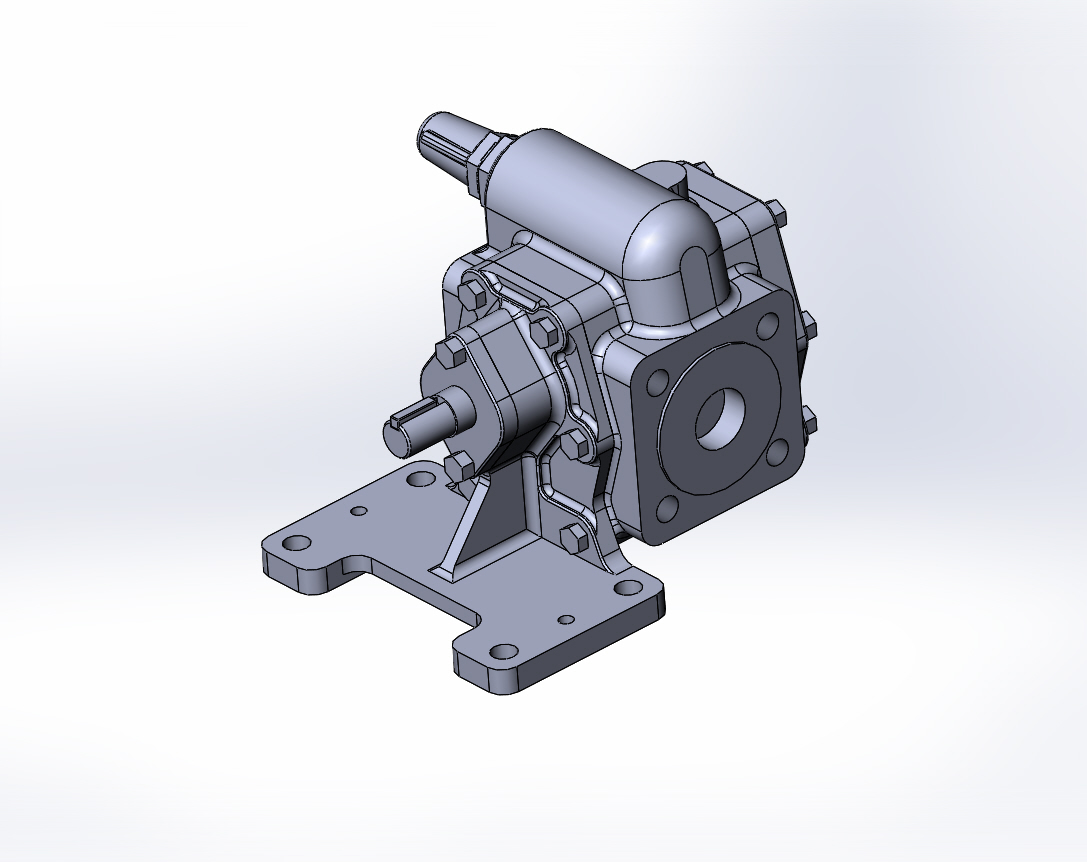

Насос НМШ 2-40 (2-40-1,6/16) с электродвигателем 1.5 кВт/1500об.мин.

Технические характеристики насоса НМШ 2-40-1,6/16

Подача - 1,6 м3/час

Давление насоса - 16 кгс/см2

Частота вращения - 1450 об/мин

Мощность двигателя - 1,5-3 кВт

Вакууметрическая высота всасывания - 5 м

КПД насоса в агрегате - не менее 60 %

Масса насоса - 15,4 кг

Масса агрегата - 78,9 кг

Конструкция:

     Конструктивно представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.

Перекачиваемая жидкость:

    Вязкость перекачиваемой жидкости от 0,018 10-4 до 22,00 10-4 м²/с (1,08:300°ВУ) температурой до +70°С (по требованию заказчика возможно изготовление до 150°С, необходимо оговорить при заказе). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса.

 Область применения:

   Предназначены для перекачивания нефтепродуктов без механических примесей: масла, мазута, нефти температурой до 343 К (70°C) и дизельного топлива температурой до 40 °C, легко застывающих жидкостей типа парафина и других обладающих смазывающей способностью и не вызывающих коррозию рабочих органов насоса. Применяется в системах подачи топлива и нефтепродуктов, а также для подачи мазута в котельных установках.

 Материал основных деталей:

    Насосов в индексом Б - гидравлическая часть (кроме роторов) - из бронзы Бр.03 Ц7С5Н1; ведущий и ведомый роторы из стали 18ХГТ; допускается изготовление задней крышки, армированной стальным листом; насосов без индекса - гидравлическая часть из чугуна СЧ20; ведомый и ведущий роторы из стали 18ХГТ.

 Условные обозначения:

Условные обозначения электронасосного агрегата:
Например: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89

·         Ш - шестеренный
НМШ - насос масляный шестеренный на лапах
НМШФ - насос масляный шестеренный фланцевый
НМШГ - насос масляный шестеренный с обогревом (охлаждением) корпуса

·         0,6 - подача насоса в литрах на 100 оборотов

·         25 - наибольшее давление насоса, кгс/см²

·         0,25 - подача насоса в агрегате, м³/ч

·         25 - давление на выходе из насоса в агрегате, кгс/см²

·         Ю - условное обозначение материала проточной части насоса
без обозначения - чугун
Б - бронза
Ю - алюминий и его сплавы
К - нержавеющая сталь

·         3 - исполнение двигателя (морское)

·         ТУ 26-06-1558-89 - обозначение технических условий
