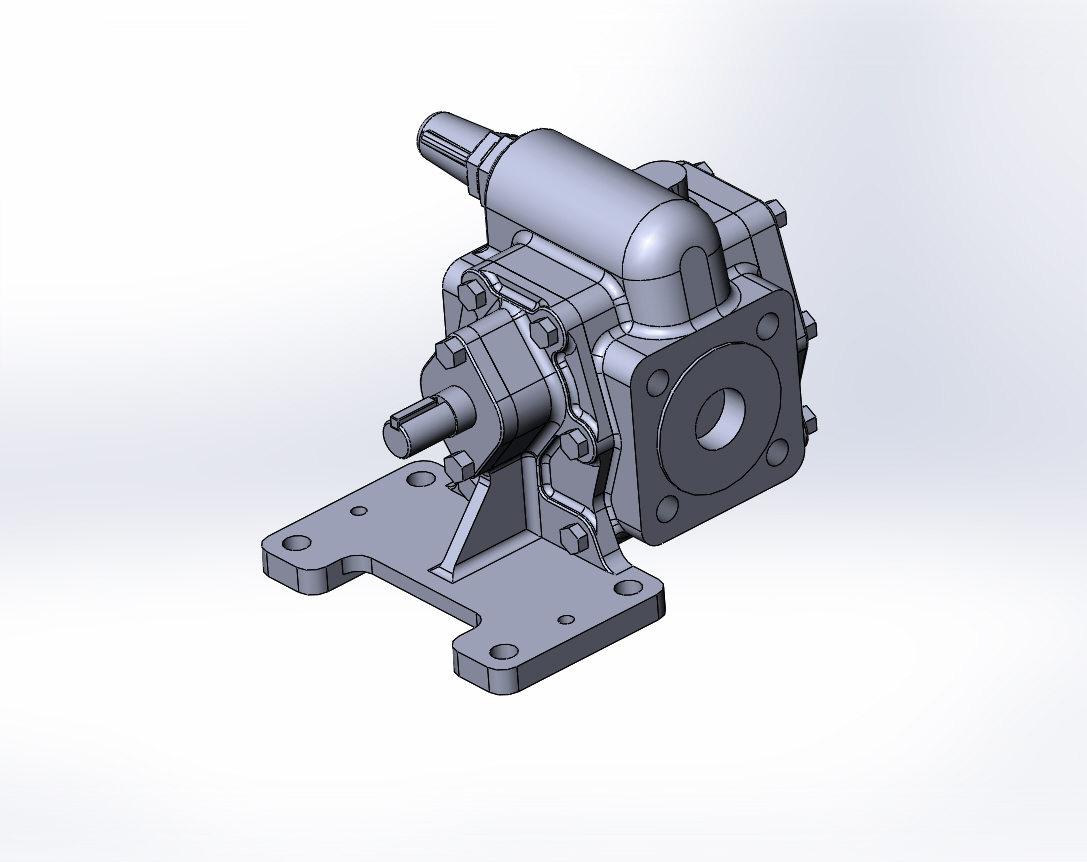

Насос Ш40

Технічні характеристики насоса Ш 40-4-19,5/4-1

Подавання — 19,5 м3/год

Тиск насоса — 4 кгс/см2

Частота обертання — 980 об/хв

Потужність двигуна — 5,5-7,5 кВт

Вакууметрична висота всмоктування — 5 м

ККД насоса в агрегаті — не менш ніж 50%

Маса насоса — 50 кг

Маса агрегату — 216 кг

Конструкція:

     Конструктивно є об'ємними насосами. Роль робочого органа відіграють шестерні. Під час обертання шестерень на стороні всмоктування створюється розрідження, і рідина під перепадом тиску (атмосферний і на всмоктування насоса) заповнює порожнини між зубами, переміщається в бік нагнітання й витісняється в нагнітальний патрубок.

Перекачувальна рідина:

    В'язкість рідини, що перекачується від 0,018 10-4 до 22,00 10-4 м2/с (1,08:300 °C) температурою до +70 °C (запропонуванням замовника можливе виготовлення до 150 °C, необхідно обмовити під час замовлення). Нижня межа в'язкості обмежується змащувальною здатністю перекачуваної рідини, верхня — потужністю електродвигуна та всмоктувальною здатністю насоса.

 Сфера застосування:

   Призначені для перекачування нафтопродуктів без механічних домішок: олії, мазута, нафти температурою до 343 К (70 °C) і дизельного палива температурою до 40 °C, що легко застигають рідин типу парафіну й інших, що мають змащувальну здатність і не викликають корозію робочих органів насоса. Застосовується в системах подавання палива та нафтопродуктів, а також для подавання мазута в котельних установках.

 Матеріал основних деталей:

    Насосів в індексному Б — гідравлічна частина (крім роторів) — з бронзи Бр.03 Ц7С5Н1; провідний і ведомий ротори зі сталі 18ХГТ; допускається виготовлення задньої кришки, армованої сталевим листом; насосів без індексу — гідравлічна частина з чавуну СЧ; ведомий і провідний ротори зі сталі 18ХГТ.

 Уловні позначення:

Усоловні позначення електронасосного агрегата:
Наприклад: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89

·         Ш — шестерний
НМШ — насос оливний шестерний на лапах
НМШФ — насос оливний шестерний фланцевий
НМШГ — насос оливний шестерень з обігрівом (охолодження) корпусу

·         0,6 — подавання насоса в літрах на 100 обертів

·         25 — найбільший тиск насоса, кгс/см2

·         0,25 — подавання насоса в агрегаті, м3/год

·         25 — тиск на виході з насоса в агрегаті, кгс/см2

·         Ю — умовне позначення матеріалу проточної частини насоса
без позначення — чавун
Б - бронза
Ю — алюміній і його сплави
К — неіржавка сталь

·         3 — виготовлення двигуна (морське)

·         ТУ 26-06-1558-89 — позначення технічних умов
